FreeCAD是一款免費、開放原始碼的參數化3D CAD建模軟體，主要用於工程製圖和產品設計，也適用於建築和其他工程用途。FreeCAD可繪製幾何約束的2D形狀作為基礎，利用組件調整尺寸或從3D模型中取出設計資料。另外FreeCAD是個跨平台的軟體，可以在Windows、Mac和Linux系統運作，而且在所有平台的介面和功能完全相同。它可以讀取和寫入許多開放式格式，如STEP、IGES等。
CAD(Computer Aided Design)指的是運用電腦軟體製作並類比實物設計，開發新商品的外型、結構、顏色、質感等特色的過程。

---

一、安裝與設定

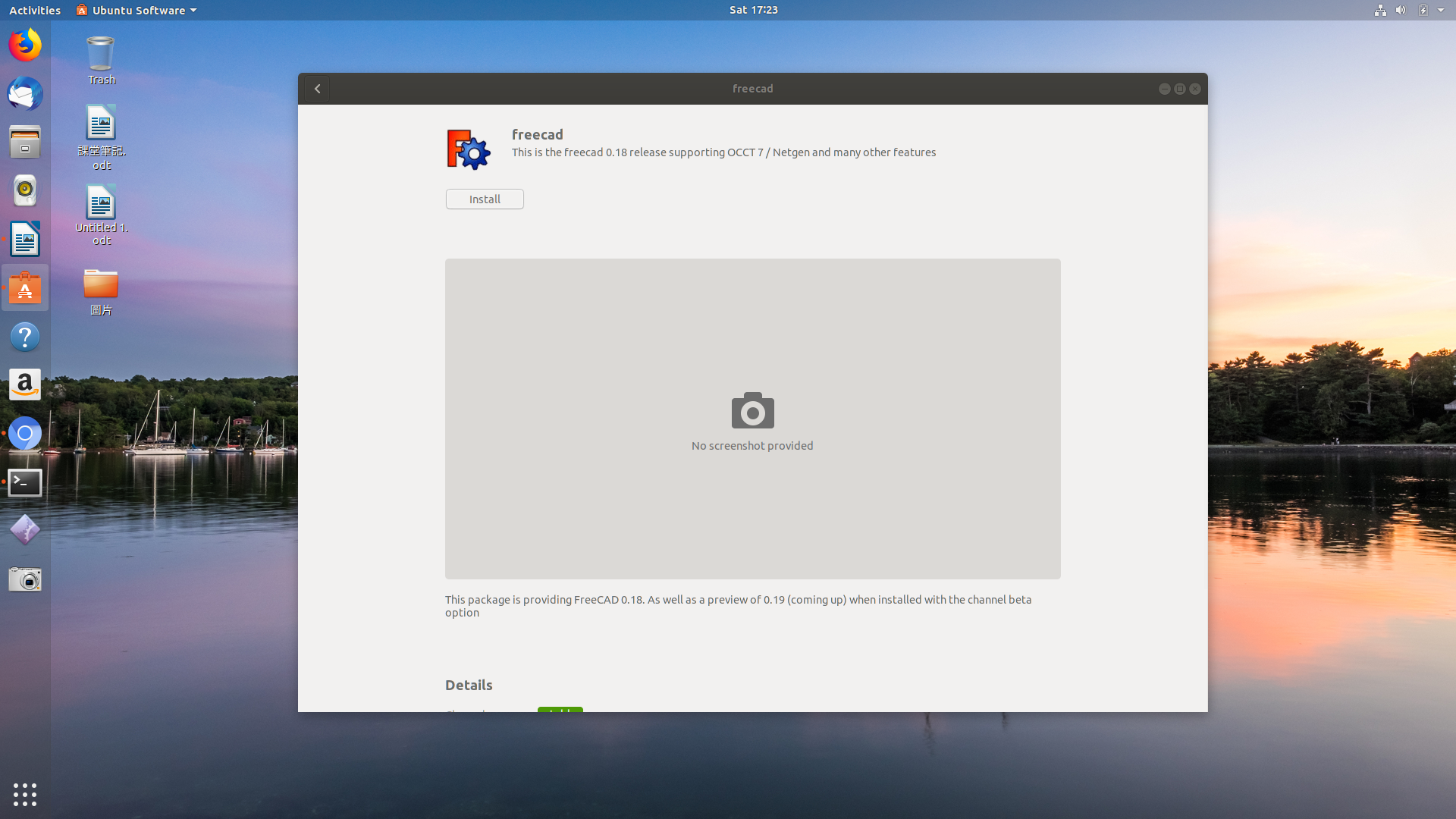

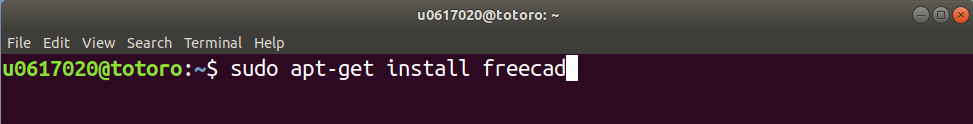

可在Terminal輸入sudo apt-get install freecad或在Ubuntu Software下載安裝FreeCAD

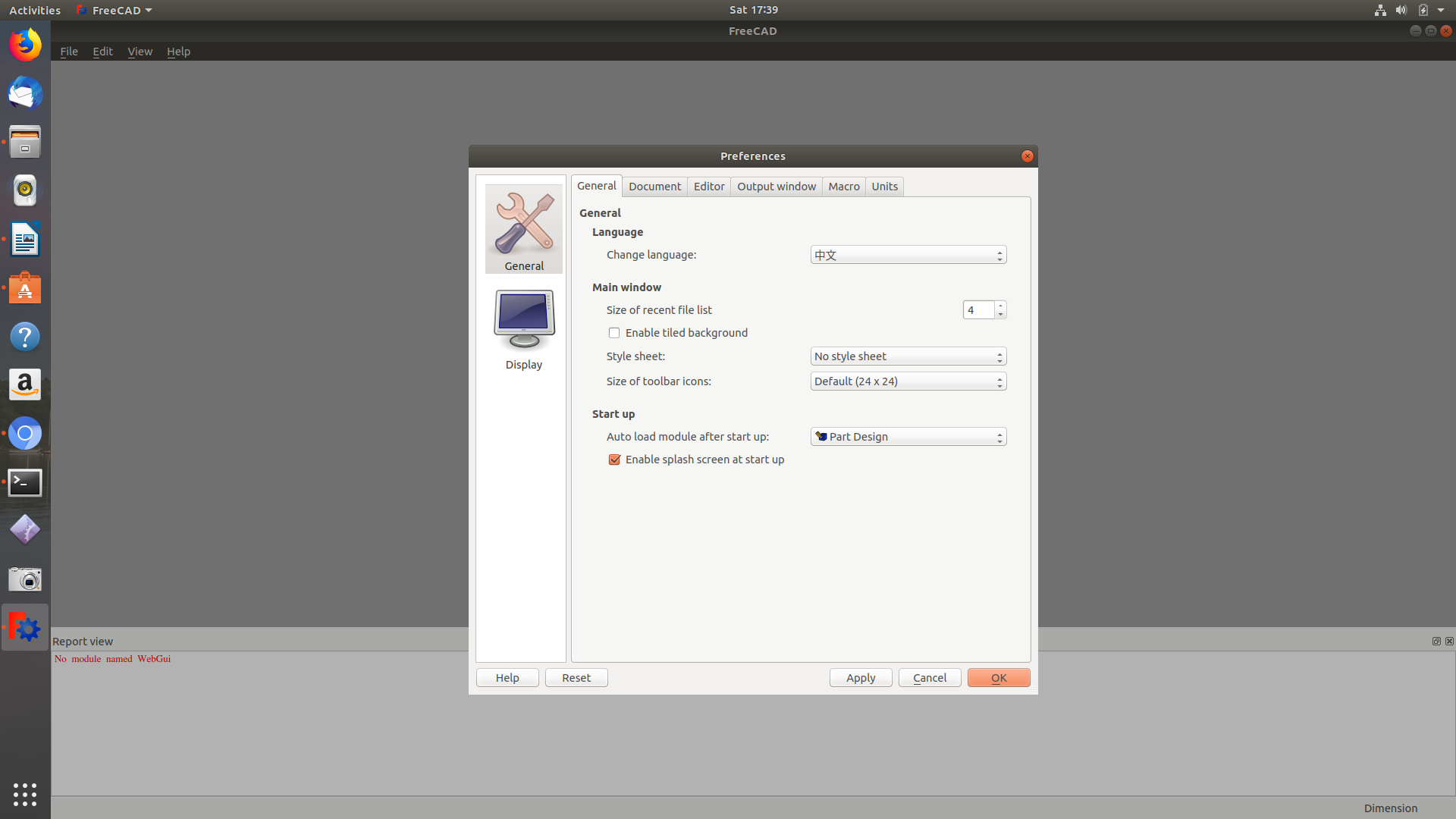

開啟軟體，預設為英文介面，點選Edit中的Preferences，在General中可切換語言為繁體中文。
在下方的Start up中，改變預設模組為要使用的工作臺，重新開啟軟體後，可進入繪圖模式。今天選擇的是零件設計Part Design。

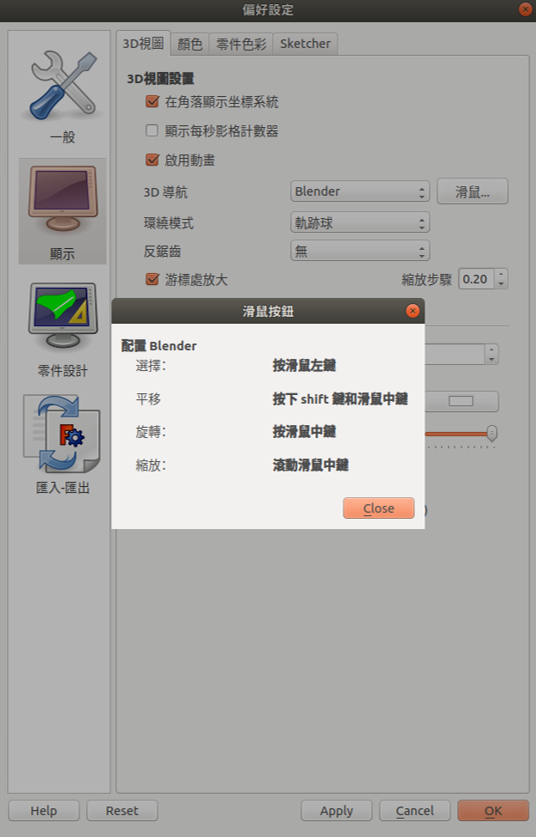

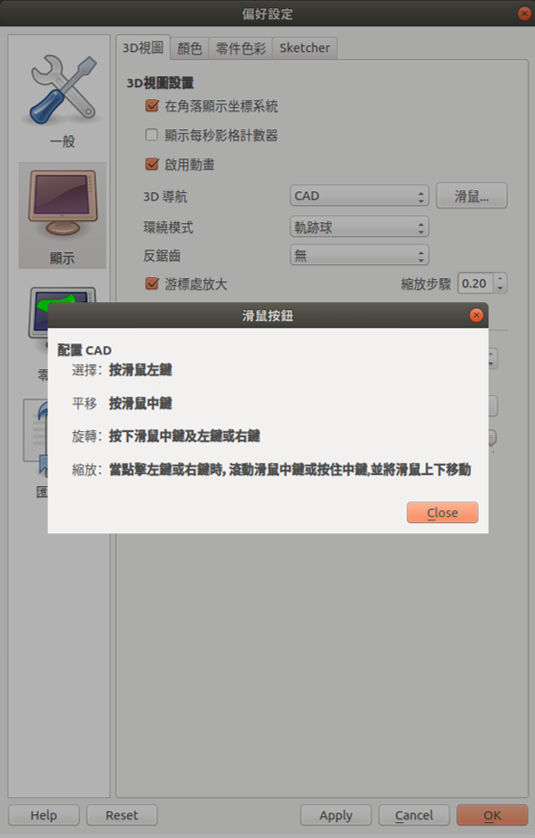

接者在顯示→3D視圖→3D導航中，可依據使用者偏好設定滑鼠按鈕。

二、基本操作

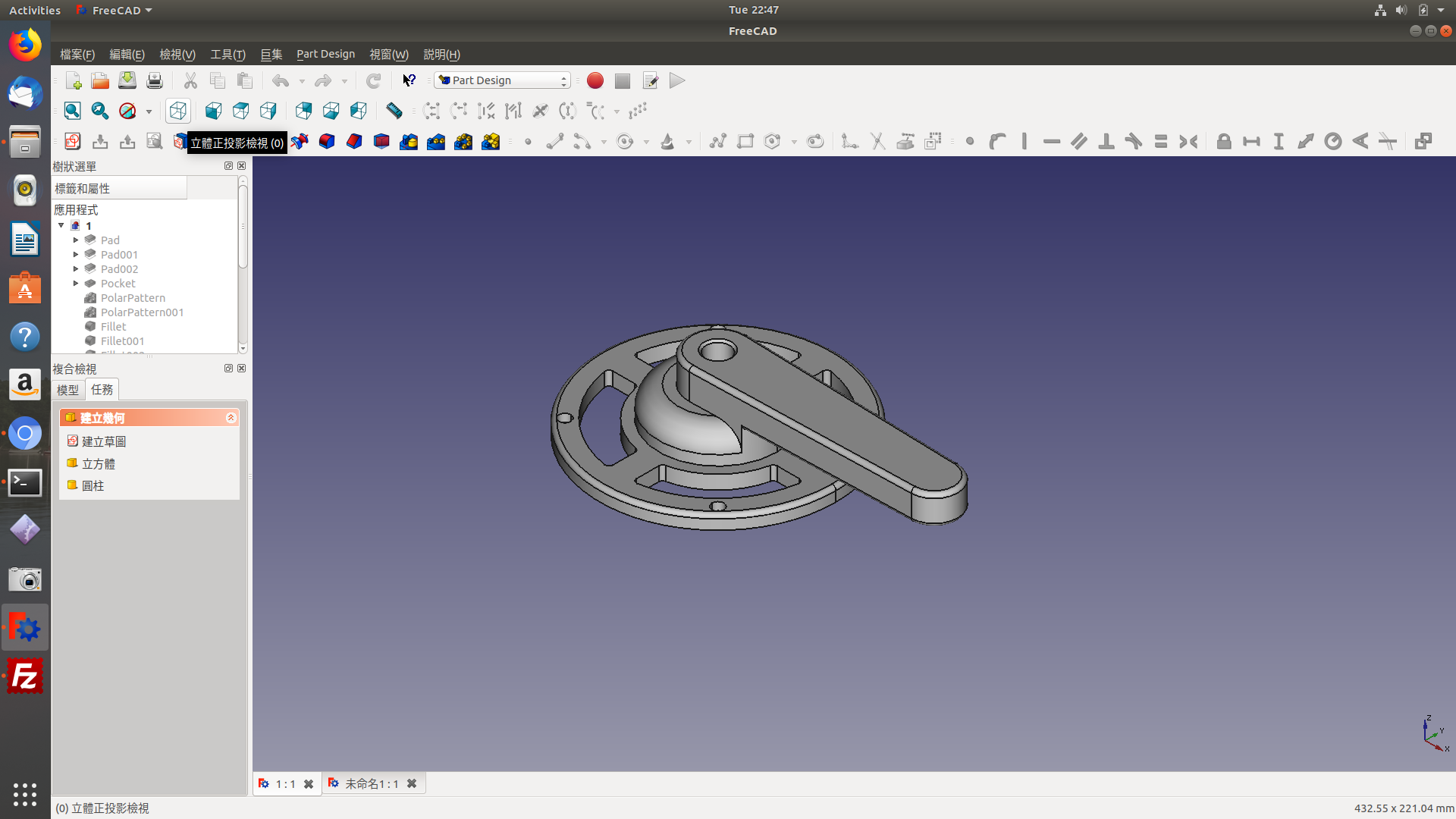

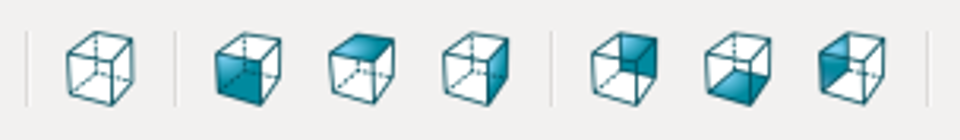

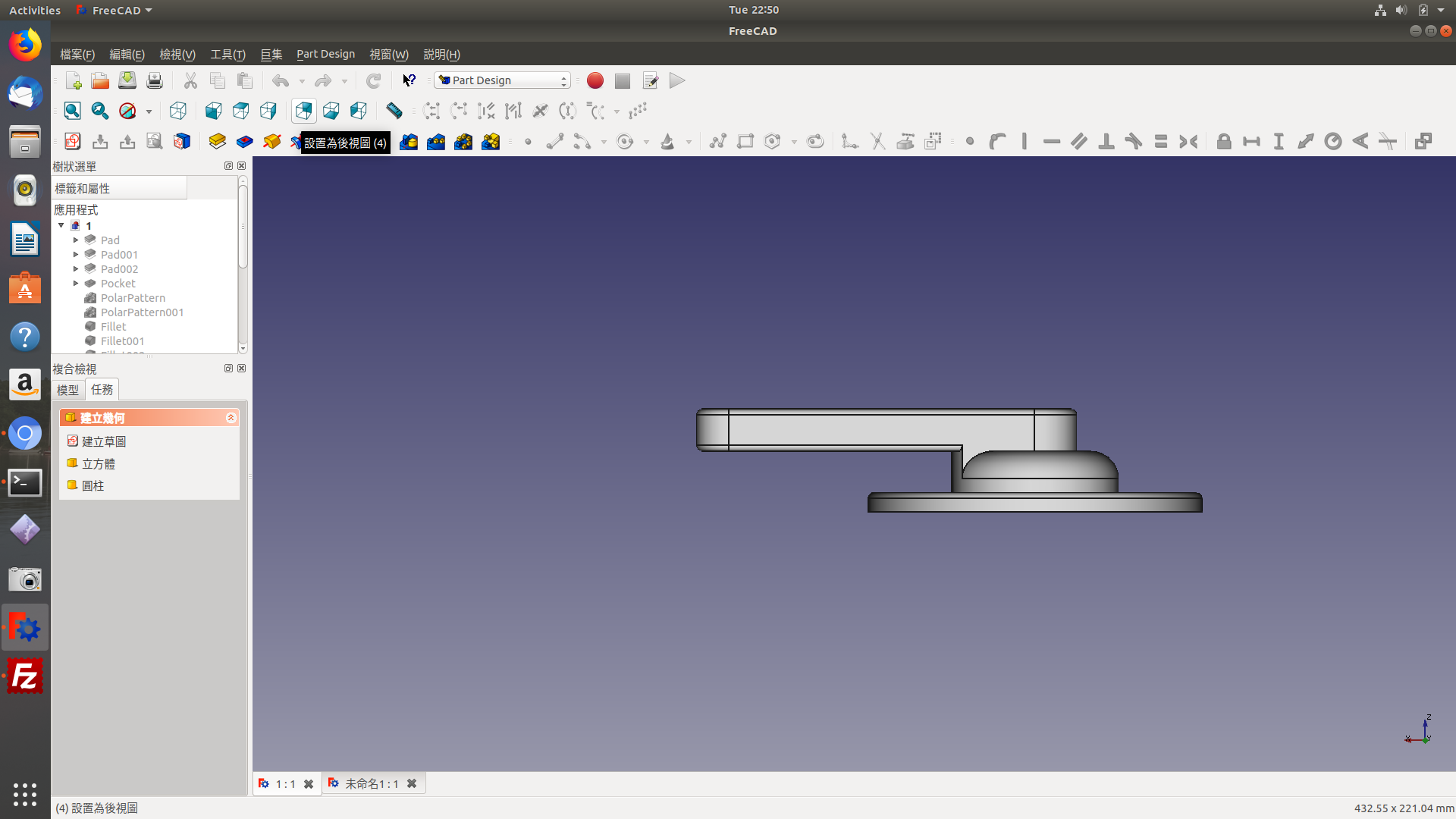

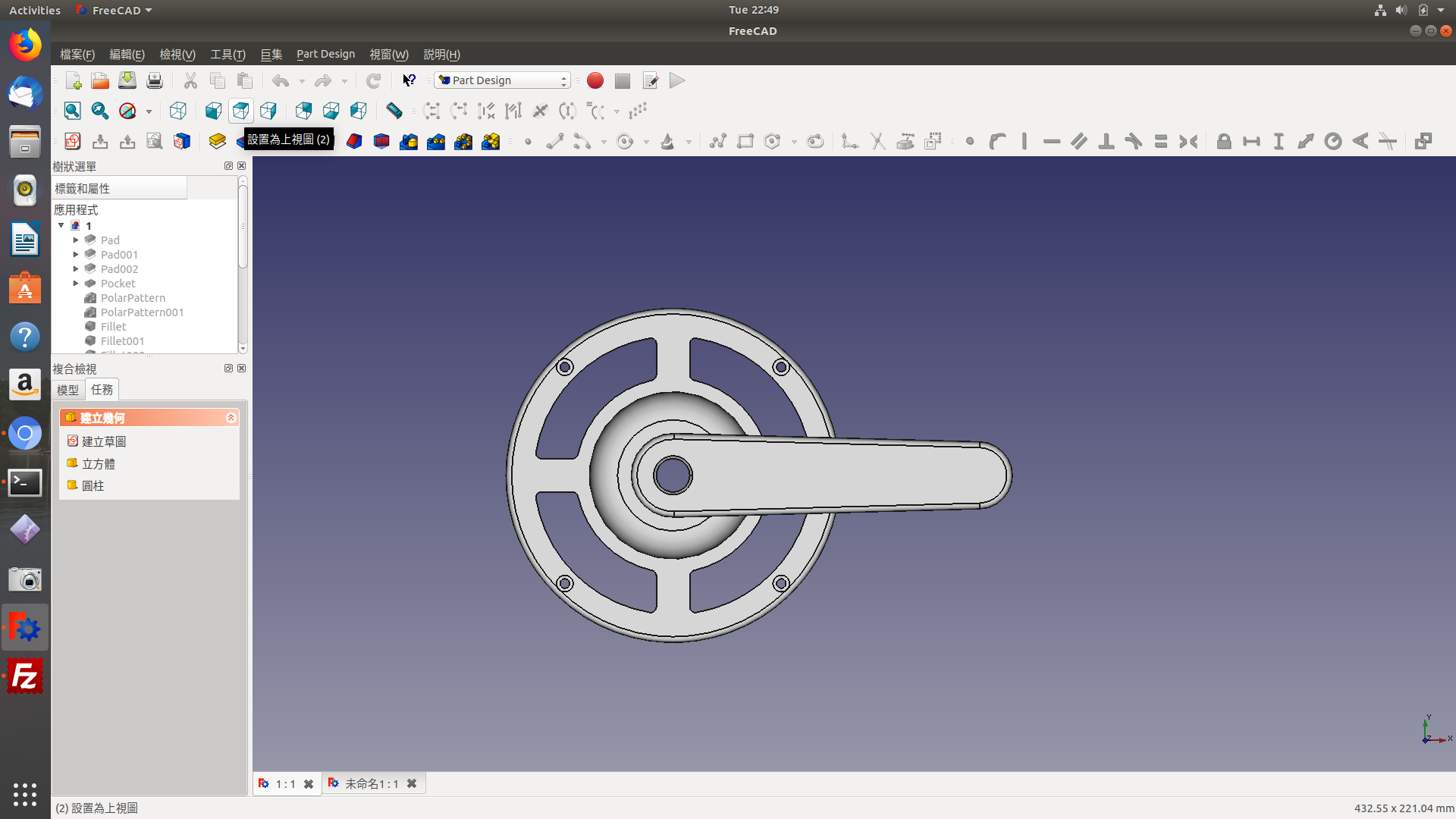

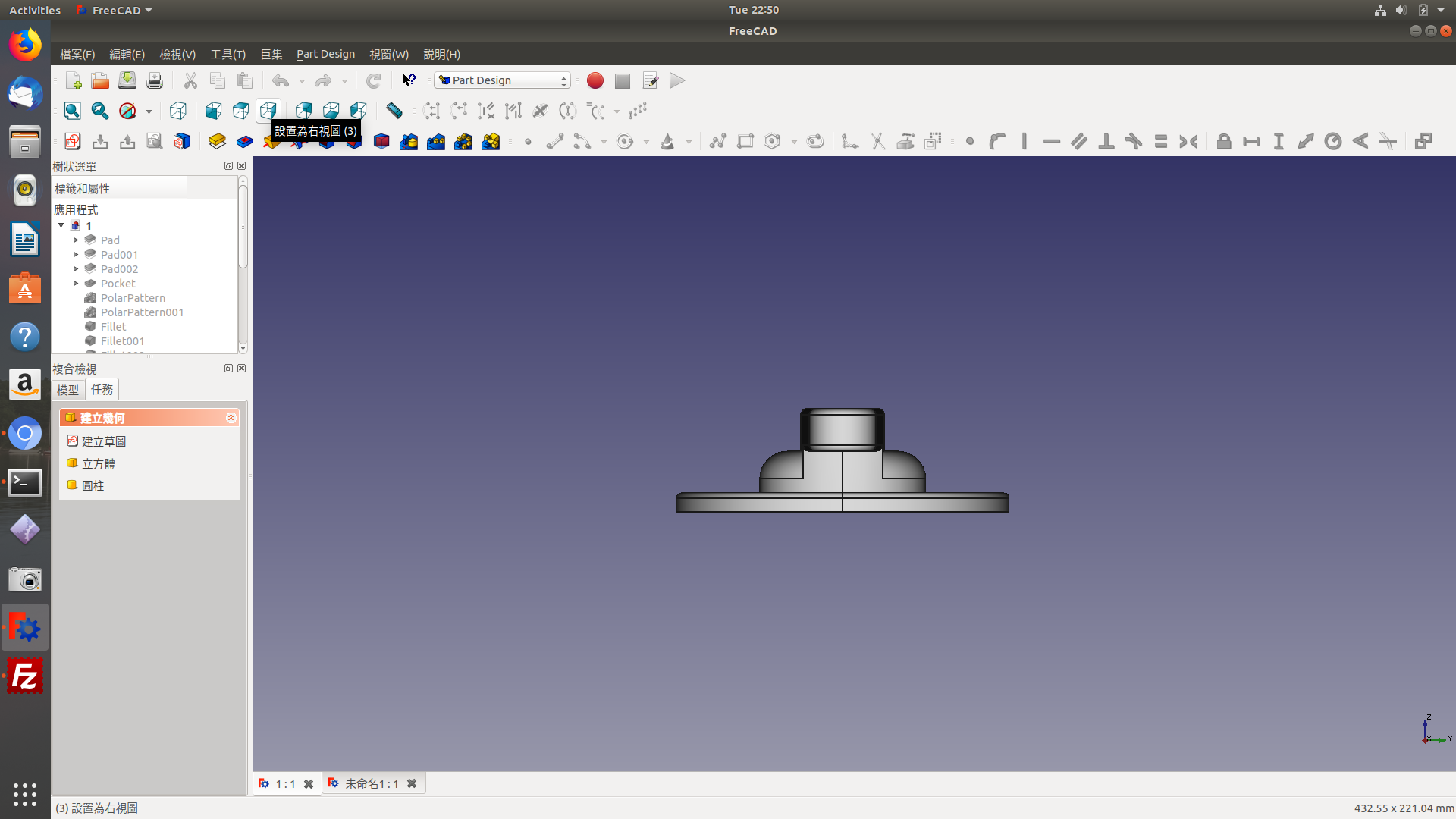

目標模型，使用工具列以不同角度觀看

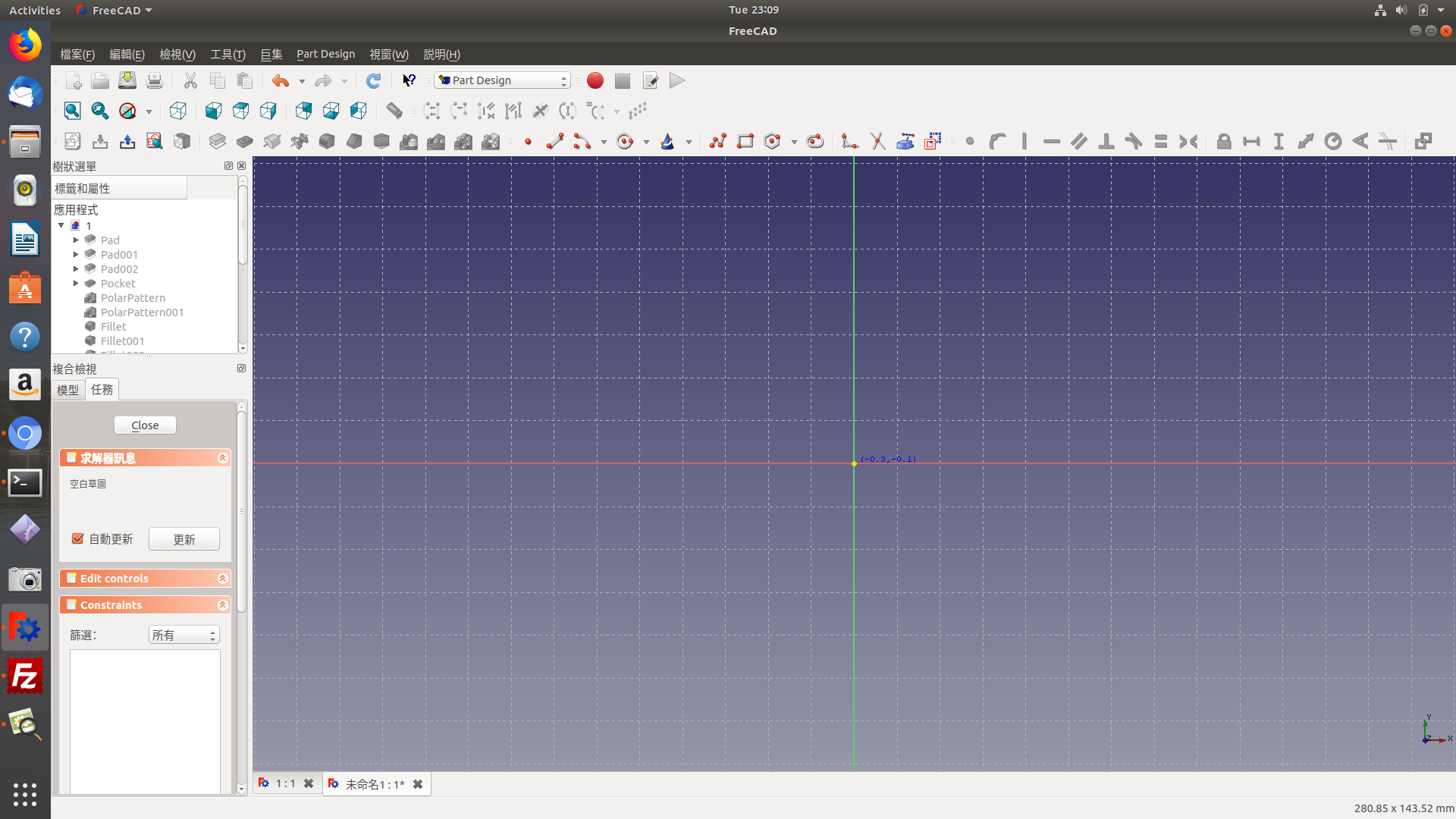

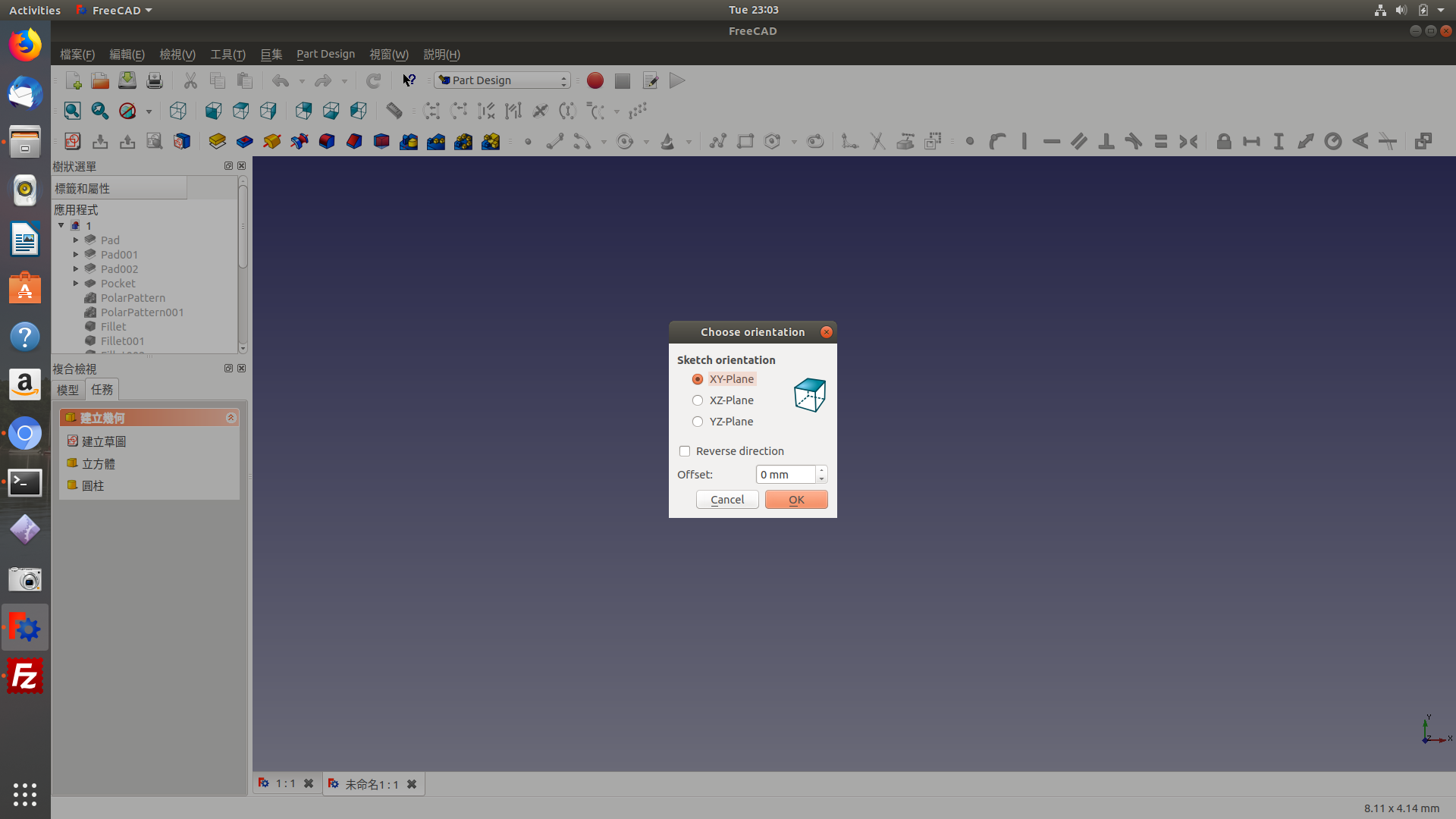

左上方開新檔案後，在左側建立草圖，選擇XY-Plane，繪製平面圖形。

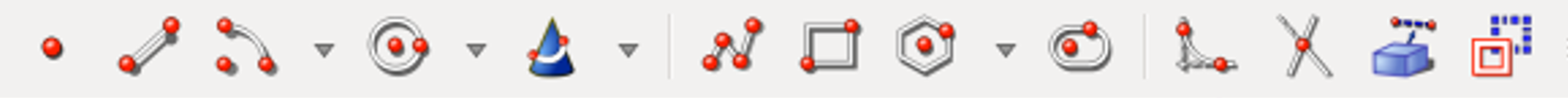

此工具列(Sketcher工作臺)用於繪製2D圖形，編輯草圖時使用，分別為點、直線、弧、圓等，可任意畫後以拘束修改完成。



此工具列(Sketcher工作臺)用於設定拘束條件，編輯草圖時選擇物件後使用，包含重疊、水平、垂直、距離、半徑等拘束，用以精確繪製。



完成草圖後，須離開草稿始可編輯3D模型。此工具列(Part Design工作臺)用於編輯3D模型，包含填充、凹陷、旋轉、產生圓角或倒角等。另外還有建立鏡像、線性、環形等特徵，可快速建立重複樣式。

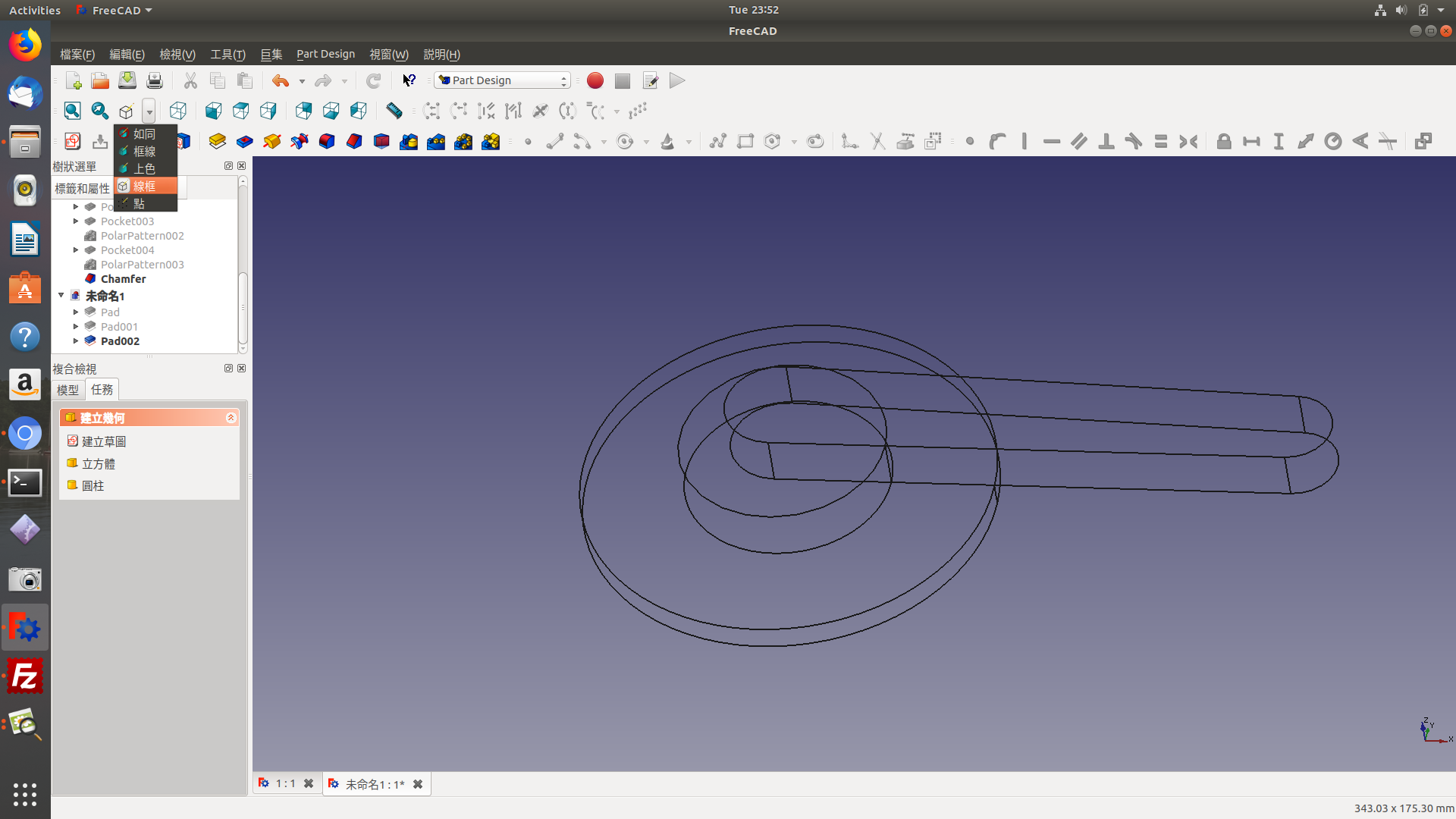

當3D模型越來越複雜，可調整繪圖樣式(如右圖)以方便繪圖，包括如同、框線、上色、線框、點等，下圖所示為線框。

三、其他模型

Part Design



Part



Arch

四、Demo

五、作業

作業-使用FreeCAD繪製校徽

---
